厚さ方向
1層目がすり切れて、2層目（真ん中）の芯糸が見えたら、使用をやめてください。芯糸の色は、ベルトにより色標示が異なり、KHスリングは白色、PPスリングはオレンジ色です。
幅方向
深い亀裂が入った場合も、使用をやめてください。KHスリングの場合は、表面の赤い限界表示のラインまで亀裂が達したら取替えどき。PPスリングはオレンジ色の芯糸が見えるほどの深い亀裂が入った場合も、使用をやめてください。

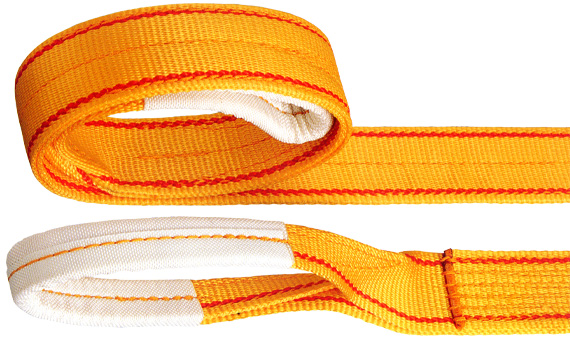

強力ポリエステル糸を使用。伸びが少なく、スムーズに作業を進めることができ、あらゆる吊り荷作業に効果的なベルトです。
感触は固めですが、荷物を傷つける心配はありません。
三層構造・テイジン®・テトロン®使用
E形・N形の比較
E形（両端アイ形）
N形（エンドレス形）
| 幅 mm |
アイ長さ mm |
縫製部長さ mm |
|---|---|---|
| 25 | 200 | 200 |
| 35 | 250 | 200 |
| 50 | 300 | 230 |
| 75 | 350 | 300 |
| 100 | 450 | 300 |
| 150 | 500 | 400 |
| 200 | 550 | 400 |
| 250 | 800 | 430 |
| 300 | 1,000 | 450 |
- E形・N形とも長さはご希望通りにできますが、標準品として25、35、50、75、100、150、200、250、300mm幅は、0.5m間隔で製作しています。
- アイの長さはクレーンフックの都合で、大小希望通りに製作できます（規格外品）。また、50mm幅以上のものはフックに掛けやすいように絞り加工をしてあります。（E形）
- 合成繊維を縫製加工したものですので、寸法に多少の誤差があることをご承知おきください。
- 仕様は予告なく変更することがあります。
等級（III）使用荷重表 JIS-B8818
その他等級には
I等級（例：50mm幅使用荷重1.0t）、II等級（例：50mm幅使用荷重1.25t）
がありますので使用荷重にはご注意下さい。
（単位：t）
| ベルト幅 mm | 形 | 破断荷重 kN以上 |
バスケットつり |
チョークつり |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 基本使用荷重 | α＝角度 |
基本使用荷重 | α＝角度 |
|||||||||
| 0° | 45° | 60° | 90° | 0° | 45° | 60° | 90° | |||||
| 25 | III E形 | 50 | 0.8 | 1.6 | 1.44 | 1.36 | 1.12 | 0.64 | 1.28 | 1.12 | 1.04 | 0.88 |
| III N形 | 100 | 1.6 | 3.2 | 2.88 | 2.72 | 2.24 | 1.28 | 2.56 | 2.24 | 2.08 | 1.76 | |
| 35 | III E形 | 75 | 1.25 | 2.5 | 2.25 | 2.12 | 1.75 | 1.0 | 2.0 | 1.75 | 1.62 | 1.38 |
| III N形 | 150 | 2.5 | 5.0 | 4.5 | 4.25 | 3.5 | 2.0 | 4.0 | 3.5 | 3.25 | 2.75 | |
| 50 | III E形 | 100 | 1.6 | 3.2 | 2.88 | 2.72 | 2.24 | 1.28 | 2.56 | 2.24 | 2.08 | 1.76 |
| III N形 | 190 | 3.15 | 6.3 | 5.67 | 5.35 | 4.41 | 2.52 | 5.04 | 4.41 | 4.09 | 3.47 | |
| 75 | III E形 | 150 | 2.5 | 5.0 | 4.5 | 4.25 | 3.5 | 2.0 | 4.0 | 3.5 | 3.25 | 2.75 |
| III N形 | 300 | 5.0 | 10 | 9.0 | 8.5 | 7.0 | 4.0 | 8.0 | 7.0 | 6.5 | 5.5 | |
| 100 | III E形 | 190 | 3.15 | 6.3 | 5.67 | 5.35 | 4.41 | 2.52 | 5.04 | 4.41 | 4.09 | 3.47 |
| III N形 | 400 | 6.3 | 12.6 | 11.3 | 10.71 | 8.82 | 5.04 | 10 | 8.82 | 8.19 | 6.93 | |
| 150 | III E形 | 300 | 5.0 | 10 | 9.0 | 8.5 | 7.0 | 4.0 | 8.0 | 7.0 | 6.5 | 5.5 |
| III N形 | 600 | 10 | 20 | 18 | 17 | 14 | 8.0 | 16 | 14 | 13 | 11 | |
| 200 | III E形 | 400 | 6.3 | 12.6 | 11.3 | 10.71 | 8.82 | 5.04 | 10 | 8.82 | 8.19 | 6.93 |
| III N形 | 750 | 12.5 | 25 | 22.5 | 21.25 | 17.5 | 10 | 20 | 17.5 | 16.25 | 13.8 | |
| 250 | III E形 | 500 | 8.0 | 16 | 14.4 | 13.6 | 11.2 | 6.4 | 12.8 | 11.2 | 10.4 | 8.8 |
| III N形 | 1,000 | 16 | 32 | 28.8 | 27.2 | 22.4 | 12.8 | 25.6 | 22.4 | 20.8 | 17.6 | |
| 300 | III E形 | 600 | 10 | 20 | 18 | 17 | 14 | 8.0 | 16 | 14 | 13 | 11 |
| III N形 | 1,250 | 20 | 40 | 36 | 34 | 28 | 16 | 32 | 28 | 26 | 22 | |
ひと目でわかる使用限界標示
3層織りベルトを2枚重ねた6層構造により、確かな安全性と強度を実現させているだけではなく、しなやかさも合わせ持つことが、当社のベルトスリングの特長です。
3層構造なので、表面の1層がすり切れても、2、3層で安全な強さを保ちます。また、この構造により、使用限界を一目で知ることができます。
使用限界標示
